はじめに
containerlabでコンテナルータを並べ、EVPNによるL2VPNネットワークを構築します。
少しずつ進めます。
今回はまず、containerlab(clab)でコンテナルータを動かし、疎通を取るところまでやります。
環境
- Ubuntu 24.04
- Docker 28.1.1
- contaierlab 0.68.0
- cEOS 4.34.0F
UbuntuはVMware Workstation Proの上に立てたVM。
Ubuntu 24.04は、OSインストールの時についでにDockerをインストールできるが、そこではインストールせずに
get.docker.comからインストールスクリプトを落としてインストールした。
containerlabはここのページのquick setup scriptを実行してインストール。
containerlab環境構築
デプロイ
まずcEOSをインポートする。cEOSは64bitバージョンを用意する。
$ docker import cEOS64-lab-4.34.0F.tar ceos:4.34.0F
docker imagesコマンドでインポートしたコンテナイメージが見えるはず。
$ docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
ceos 4.34.0F d57058cac628 21 seconds ago 2.49GB
次はトポロジファイルを作る。
cEOSを2つ並べ、1本のリンクを張るすごく単純な構成を取ります。
name: ceos-lab
topology:
kinds:
ceos:
image: ceos:4.34.0F
nodes:
ceos01:
kind: ceos
ceos02:
kind: ceos
links:
- endpoints: ["ceos01:eth1", "ceos02:eth1"]
コンテナイメージとトポロジファイルが用意できたら、下記コマンドでデプロイできる。
$ clab deploy -t ceos-lab.yaml
参考に実行時のログ。（一部文字化けしている箇所がある）
$ clab deploy -t ceos-lab.yaml
06:29:18 INFO Containerlab started version=0.68.0
06:29:18 INFO Parsing & checking topology file=ceos-lab.yaml
06:29:18 INFO Creating docker network name=clab IPv4 subnet=172.20.20.0/24 IPv6 subnet=3fff:172:20:20::/64 MTU=1500
06:29:18 INFO Creating lab directory path=/home/tnoha/clab/ceos-lab/clab-ceos-lab
06:29:18 INFO Creating container name=ceos01
06:29:18 INFO Creating container name=ceos02
06:29:19 INFO Running postdeploy actions for Arista cEOS 'ceos02' node
06:29:19 INFO Created link: ceos01:eth1 <--> ceos02:eth1
06:29:19 INFO Running postdeploy actions for Arista cEOS 'ceos01' node
06:29:35 INFO Adding host entries path=/etc/hosts
06:29:35 INFO Adding SSH config for nodes path=/etc/ssh/ssh_config.d/clab-ceos-lab.conf
l----------------------w--------------w---------w-------------------k
| Name | Kind/Image | State | IPv4/6 Address |
t----------------------n--------------n---------n-------------------u
| clab-ceos-lab-ceos01 | ceos | running | 172.20.20.3 |
| | ceos:4.34.0F | | 3fff:172:20:20::3 |
t----------------------n--------------n---------n-------------------u
| clab-ceos-lab-ceos02 | ceos | running | 172.20.20.2 |
| | ceos:4.34.0F | | 3fff:172:20:20::2 |
m----------------------v--------------v---------v-------------------j
clab inspectコマンドでデプロイした環境の状態を確認できる。
$ clab inspect -t ceos-lab.yaml
06:36:34 INFO Parsing & checking topology file=ceos-lab.yaml
l----------------------w--------------w---------w-------------------k
| Name | Kind/Image | State | IPv4/6 Address |
t----------------------n--------------n---------n-------------------u
| clab-ceos-lab-ceos01 | ceos | running | 172.20.20.3 |
| | ceos:4.34.0F | | 3fff:172:20:20::3 |
t----------------------n--------------n---------n-------------------u
| clab-ceos-lab-ceos02 | ceos | running | 172.20.20.2 |
| | ceos:4.34.0F | | 3fff:172:20:20::2 |
m----------------------v--------------v---------v-------------------j
dockerのコマンドで、clabで立ち上げたコンテナを見ることができる。
$ docker ps -a
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
dbbc892661ba ceos:4.34.0F "bash -c '/mnt/flash…" 7 minutes ago Up 7 minutes clab-ceos-lab-ceos01
73f7123e8ee3 ceos:4.34.0F "bash -c '/mnt/flash…" 7 minutes ago Up 7 minutes clab-ceos-lab-ceos02
無事に立ち上がったようだ。
立ち上がったコンテナルータたちにはdocker execでCLIにログインできる。
その後、通常のEOSのようにCLIコマンドを実行することもできる。
$ docker exec -it clab-ceos-lab-ceos01 Cli
ceos01>
ceos01>
ceos01>show ip interface brief
Address
Interface IP Address Status Protocol MTU Owner
----------------- -------------------- ------------ -------------- ---------- -------
Management0 172.20.20.3/24 up up 1500
ceos01>
どうやら、ceos01ノードには172.20.20.3というIPアドレスが振られたようだ。
ルータの設定
コンテナルータに設定を入れていく。
Eth1とLo0にIPアドレスを振り、それぞれのルータで対向のLo0のルートを設定してみる。
ceos1の設定
ceos01>
ceos01>enable
ceos01#configure
ceos01(config)#
ceos01(config)#ip routing
ceos01(config)#
ceos01(config)#interface Ethernet1
ceos01(config-if-Et1)#no switchport
ceos01(config-if-Et1)#ip address 192.168.1.1/24
ceos01(config-if-Et1)#exit
ceos01(config)#interface Loopback0
ceos01(config-if-Lo0)#ip address 10.10.10.1/32
ceos01(config-if-Lo0)#exit
ceos01(config)#
ceos01(config)#ip route 10.10.10.2/32 192.168.1.2
ceos01(config)#
ceos01(config)#exit
ceos01#
ceos2の設定
ceos02>
ceos02>enable
ceos02#configure
ceos02(config)#
ceos02(config)#ip routing
ceos02(config)#
ceos02(config)#interface Ethernet1
ceos02(config-if-Et1)#no switchport
ceos02(config-if-Et1)#ip address 192.168.1.2/24
ceos02(config-if-Et1)#
ceos02(config-if-Et1)#exit
ceos02(config)#interface Loopback0
ceos02(config-if-Lo0)#ip address 10.10.10.2/32
ceos02(config-if-Lo0)#
ceos02(config-if-Lo0)#exit
ceos02(config)#
ceos02(config)#ip route 10.10.10.1/32 192.168.1.1
ceos02(config)#
ceos02(config)#exit
ceos02#
設定後、show ip interface briefとshow ip routeを実行してみると、設定通りにIPアドレスとルーティングが入っていることが分かる。
ceos01
ceos01#show ip interface brief
Address
Interface IP Address Status Protocol MTU Owner
----------------- -------------------- ------------ -------------- ----------- -------
Ethernet1 192.168.1.1/24 up up 1500
Loopback0 10.10.10.1/32 up up 65535
Management0 172.20.20.3/24 up up 1500
ceos01#
ceos01#show ip route
VRF: default
Source Codes:
C - connected, S - static, K - kernel,
O - OSPF, O IA - OSPF inter area, O E1 - OSPF external type 1,
O E2 - OSPF external type 2, O N1 - OSPF NSSA external type 1,
O N2 - OSPF NSSA external type2, O3 - OSPFv3,
O3 IA - OSPFv3 inter area, O3 E1 - OSPFv3 external type 1,
O3 E2 - OSPFv3 external type 2,
O3 N1 - OSPFv3 NSSA external type 1,
O3 N2 - OSPFv3 NSSA external type2, B - Other BGP Routes,
B I - iBGP, B E - eBGP, R - RIP, I L1 - IS-IS level 1,
I L2 - IS-IS level 2, A B - BGP Aggregate,
A O - OSPF Summary, NG - Nexthop Group Static Route,
V - VXLAN Control Service, M - Martian,
DH - DHCP client installed default route,
DP - Dynamic Policy Route, L - VRF Leaked,
G - gRIBI, RC - Route Cache Route,
CL - CBF Leaked Route
Gateway of last resort:
S 0.0.0.0/0 [1/0]
via 172.20.20.1, Management0
C 10.10.10.1/32
directly connected, Loopback0
S 10.10.10.2/32 [1/0]
via 192.168.1.2, Ethernet1
C 172.20.20.0/24
directly connected, Management0
C 192.168.1.0/24
directly connected, Ethernet1
ceos01#
ceos02
ceos02#show ip interface brief
Address
Interface IP Address Status Protocol MTU Owner
----------------- -------------------- ------------ -------------- ----------- -------
Ethernet1 192.168.1.2/24 up up 1500
Loopback0 10.10.10.2/32 up up 65535
Management0 172.20.20.2/24 up up 1500
ceos02#
ceos02#show ip route
VRF: default
Source Codes:
C - connected, S - static, K - kernel,
O - OSPF, O IA - OSPF inter area, O E1 - OSPF external type 1,
O E2 - OSPF external type 2, O N1 - OSPF NSSA external type 1,
O N2 - OSPF NSSA external type2, O3 - OSPFv3,
O3 IA - OSPFv3 inter area, O3 E1 - OSPFv3 external type 1,
O3 E2 - OSPFv3 external type 2,
O3 N1 - OSPFv3 NSSA external type 1,
O3 N2 - OSPFv3 NSSA external type2, B - Other BGP Routes,
B I - iBGP, B E - eBGP, R - RIP, I L1 - IS-IS level 1,
I L2 - IS-IS level 2, A B - BGP Aggregate,
A O - OSPF Summary, NG - Nexthop Group Static Route,
V - VXLAN Control Service, M - Martian,
DH - DHCP client installed default route,
DP - Dynamic Policy Route, L - VRF Leaked,
G - gRIBI, RC - Route Cache Route,
CL - CBF Leaked Route
Gateway of last resort:
S 0.0.0.0/0 [1/0]
via 172.20.20.1, Management0
S 10.10.10.1/32 [1/0]
via 192.168.1.1, Ethernet1
C 10.10.10.2/32
directly connected, Loopback0
C 172.20.20.0/24
directly connected, Management0
C 192.168.1.0/24
directly connected, Ethernet1
ceos02#
ceos01のLo0インターフェースを送信元にして、ceos02のLo0へ向けてPingを打つと返ってきた。 無事に疎通が取れていることが分かる。
ceos01#ping 10.10.10.2 source 10.10.10.1
PING 10.10.10.2 (10.10.10.2) from 10.10.10.1 : 72(100) bytes of data.
80 bytes from 10.10.10.2: icmp_seq=1 ttl=64 time=0.051 ms
80 bytes from 10.10.10.2: icmp_seq=2 ttl=64 time=0.026 ms
80 bytes from 10.10.10.2: icmp_seq=3 ttl=64 time=0.012 ms
80 bytes from 10.10.10.2: icmp_seq=4 ttl=64 time=0.010 ms
80 bytes from 10.10.10.2: icmp_seq=5 ttl=64 time=0.010 ms
--- 10.10.10.2 ping statistics ---
5 packets transmitted, 5 received, 0% packet loss, time 0ms
rtt min/avg/max/mdev = 0.010/0.021/0.051/0.015 ms, ipg/ewma 0.047/0.035 ms
ceos01#
コンテナルータのCLIから抜けclab saveコマンドを実行すると、今現在のコンフィグやログを保存することができる。
$ clab save -t ceos-lab.yaml
07:18:01 INFO Parsing & checking topology file=ceos-lab.yaml
07:18:01 INFO saved cEOS configuration from ceos02 node to /home/tnoha/clab/ceos-lab/clab-ceos-lab/ceos02/flash/startup-config
07:18:01 INFO saved cEOS configuration from ceos01 node to /home/tnoha/clab/ceos-lab/clab-ceos-lab/ceos01/flash/startup-config
$ ls -lha clab-ceos-lab/
total 52K
drwxrwxr-x+ 5 root tnoha 4.0K May 10 06:29 .
drwxrwxr-x 3 tnoha tnoha 4.0K May 10 06:29 ..
-rw-rw-r--+ 1 root tnoha 567 May 10 06:29 ansible-inventory.yml
-rw-r--r--+ 1 tnoha tnoha 1 May 10 06:29 authorized_keys
drwxrwxr-x+ 3 root tnoha 4.0K May 10 06:29 ceos01
drwxrwxr-x+ 3 root tnoha 4.0K May 10 06:29 ceos02
-rw-rw-r--+ 1 root tnoha 189 May 10 06:29 nornir-simple-inventory.yml
drwxrwxr-x+ 3 root tnoha 4.0K May 10 06:29 .tls
-rw-rw-r--+ 1 root tnoha 2.9K May 10 06:29 topology-data.json
保存されたファイルを見ると、ansible-inventory.ymlやnornir-simple-inventory.ymlといったYAMLファイルが見当たる。
ansibleやnornirでそのままこの環境を利用できるようになっているみたいだ。
構成図の生成
containerlabは作ったトポロジの構成図を生成する機能がある。
$ clab graph -t ceos-lab.yaml
07:27:41 INFO Parsing & checking topology file=ceos-lab.yaml
07:27:41 INFO Serving topology graph on http://0.0.0.0:50080

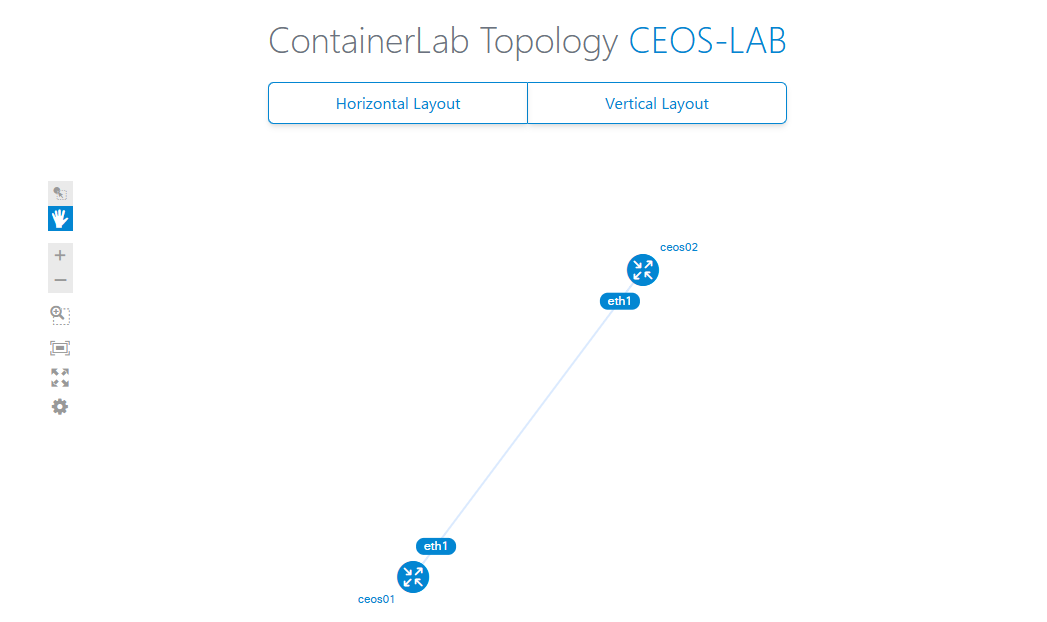

Webブラウザから50080ポートにアクセスすると、こんな感じでトポロジを見れます。
さらに、drawioファイルとして出力する機能もある。--drawioオプションをつける。
$ clab graph --drawio -t ceos-lab.yaml
07:32:35 INFO Parsing & checking topology file=ceos-lab.yaml
07:32:35 INFO Forcing a pull of the latest image: ghcr.io/srl-labs/clab-io-draw:latest
07:32:35 INFO Pulling image "ghcr.io/srl-labs/clab-io-draw:latest" forcibly
07:32:46 INFO Launching clab-io-draw version=latest with arguments: [-i ceos-lab.yaml]
2025-05-10 07:32:47 [WARNING] core.data.graph_level_manager: Not all graph levels set in the .clab file. Assigning graph levels based on downstream links. Expect experimental output. Please consider assigning graph levels to your .clab file, or use it with -I for interactive mode. Find more information here: https://github.com/srl-labs/clab-io-draw/blob/grafana_style/docs/clab2drawio.md#influencing-node-placement
Saved file to: ceos-lab.drawio
07:32:47 INFO Diagram created successfully.
生成されたものが以下。シンプル。
今回はここまで
下準備としてcontainerlabでコンテナルータをデプロイして設定をいじってみるところまでやってみました。
次回から本題のネットワークを作るところをやっていきます。
